　　性能编辑1、气动装置额定输出力或力矩应符合 gb/t12222 和 gb/t12223 的规定上面为薄膜式执行机构上面为薄膜式执行机构2、在空载情况下，对气缸内输入按《表 2》规定的气压，其动作应平稳，无卡阻及爬行现象，山东气动执行器。3、在 0.6mpa 的空气压力下，气动装置启、闭两个方向的输出力矩或推力，其值应不小于气动装置标牌所标示的数值，且动作应灵活，不允许各部位出现长久变形及其他异常现象。4、密封试验用比较大工作压力进行试验时，从各自背压一侧泄漏出的空气量不允许超过 (3 0.15d)cm3/min（标准状态）；从端盖、输出轴处泄漏出的空气量不允许超过 (3 0.15d)cm3/min。5、强度试验用 1.5 倍的比较大工作压力进行试验，保持试验压力 3min 后，其缸体端盖和静密封部位不允许有渗漏及结构变形。6、动作寿命次数，山东气动执行器，气动装置模拟气动阀门动作，山东气动执行器，在保持两个方向的输出力矩或推力能力的情况下，启闭操作的启闭次数应不低于 50000 次（启—闭循环为一次）。

　　工作原理编辑当压缩空气从a管咀进入气动执行器时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。此时气动执行阀两端的气体随b管咀排出。反之，当压缩空气从b官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。此时气动执行器中间的气体随a管咀排出。以上为标准型的传动原理。根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。单作用(弹簧复位型)气动执行器a管咀为进气口，b管咀为排气孔(b管咀应安装消声器)。a管咀进气为开启阀门，断气时靠弹簧力关闭阀门。

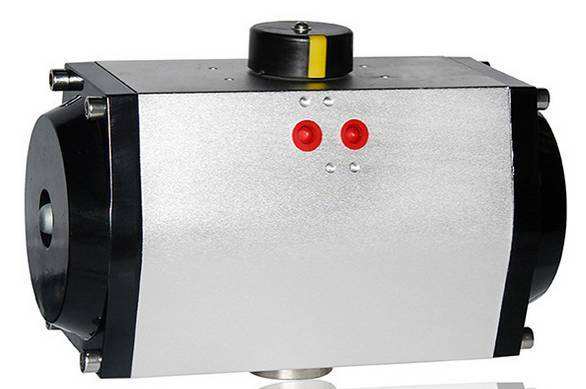

　　紧凑的双活塞齿轮，齿条式结构，啮合，效率高，输出扭矩恒定。铝制缸体、活塞及端盖，与同规格结构的执行器相比重量轻。缸体为挤压铝合金，并经硬质阳极氧化处理，内表面质地坚硬，强度，硬度高。采用低摩擦材料制成的滑动轴承，避免了金属间的相互直接接触，摩擦系数低，转动灵活，使用寿命长。气动执行器与阀门安装、连接尺寸根据国际标准iso5211、din3337和vdi/vde3845进行设计，可与普通气动执行器互换。气源孔符合 namur 标准。气动执行器底部轴装配孔(符合iso5211标准)成双四方形，便于带方杆的阀线性或45°转角安装。输出轴的顶部和顶部的孔符合 namur 标准。两端的调整螺钉可调整阀门的开启角度。
