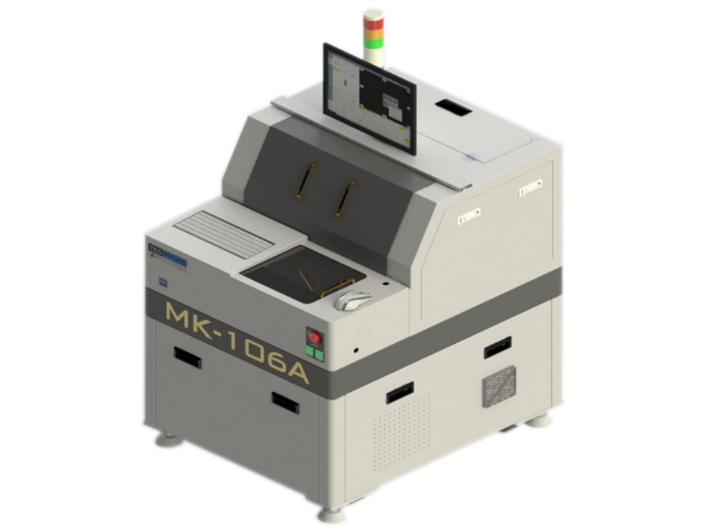

　　芯片打点机是一种用于半导体芯片制造的设备，它的作用是在芯片表面打上微小的标记，以便在后续的加工和测试过程中进行识别和定位。芯片打点机是半导体制造过程中不可或缺的一环，它的作用不只只是为了标记芯片，更重要的是为了保证芯片的质量和可靠性。芯片打点机的工作原理是利用激光束在芯片表面打上微小的标记。激光束的能量非常高，可以在芯片表面产生微小的凸起或凹陷，形成一种类似于二维码的标记。这种标记可以被后续的加工和测试设备识别，从而实现芯片的定位和追踪。芯片打点机能够为产品准确标记，提高产品防伪性能。辽宁led芯片打点机生产厂家

　　一般情况下我们采用现有的打点测试机主要存在如下不足工作效率为10分钟/片，如果以40000片/月产能配套，至少需要10-11台测试设备，需要安装空间至少20-30平米，5-6人操作机台，因此工作效率低，设备占用空间大，能源消耗大，需要的操作人员多，因而增加了生产成本。发明内容本实用新型的目的在于克服现有技术中的打点测试机存在的上述问题，提供一种新型芯片测试打点机，本实用新型的主要目的在于提高设备的工作效率，减小设备占用的空间。上海全自动芯片打点机芯片打点机也被广泛应用于智能家庭、物流等领域。

　　在一种实施例中，收料区20与上料区30相邻设置，当收料组件收走料盘13 后，搬送组件60再次回到上料区30开始下一轮作业。收料区20与上料区30相邻设置的好处在于，进一步提高了该芯片自动烧录与打点装置的操作效率，方便操作人员上料以及收走收料区20的料盘13。在一种具体实施例中，收料组件包括头一顶升机构与承托机构22；头一顶升机构可以将料盘13顶升超过承托机构22所在的平面后下降，承托机构22可以在料盘13下降一段距离后托住料盘13，收料组件可以重复这一过程从而将多个料盘13收集并堆叠。

　　技术实现要素：本实用新型的目的是提供一种全自动芯片检测打点机，该全自动芯片检测打点机采用测试载台可拆卸的方式，既可以在测试载台出现问题时及时更换，又可以根据测试产品不同更换相应的测试载台，具有良好的通用性，节约成本。为达到上述目的，本实用新型采用的技术方案是：一种全自动芯片检测打点机，包括底座、支架、基板、测试载台、测试气缸和打点气缸，所述支架安装于底座上表面，所述基板嵌入底座一侧的安装槽内并与底座固定连接，所述测试载台通过若干螺栓安装于基板上表面且位于测试气缸下方；芯片打点机的标记方式可以根据实际需求进行定制，并提供相应的软件。

　　该打点方法包括：预先在打标机20中建立各种型号的条状芯片200对应的打标模板；将待打点的条状芯片200放置在载台11上；通过载台11将条状芯片200输送至扫码器12的读码位置；通过扫码器12读取条状芯片200上的标识码并传送至处理器13；处理器13依据标识码向对应的服务器300获取当前条状芯片200的打点坐标数据，并传送打点坐标文件至打标机20，打点坐标数据包括坐标信息和各坐标信息对应的测试结果信息；通过载台11将条状芯片200输送至打标机20的打点位置；通过打标机20根据打点坐标文件调用其存储的对应型号的打点模板，并依据打点模板和打点坐标文件对条状芯片200中的不良品打点，打标机20打点结束后反馈结束信号至处理器13；通过载台11将条状芯片200输送至摄像机14的摄像位置；通过摄像机14采集条状芯片200打点之后的打点图像并传送至处理器13；处理器13并比对打点图像与打点坐标文件，并依据比对结果输出相应的信号。芯片打点机具有一定的智能化，可以实现自动打标，提高生产效率和质量。河北晶圆测试芯片打点机定制价格

　　芯片打点机的操作简便、灵活，不需要过多*技能，提高操作效率。辽宁led芯片打点机生产厂家

　　在另一种更加具体的实施例中，承托机构采用若干个固定连接于主支架11 的气缸。相比于气缸，采用支架221与舌板222这一方案的优势在于，其结构简单，占用空间小，因此实践中可优先选择此方案。在另一种具体的实施例中，上料组件包括第二顶升机构与分料机构32；第二顶升机构顶升多个堆叠放置的料盘13一段距离后，分料机构32夹持住自下往上数的第二个料盘13，此时第二顶升机构带动较下端的料盘13落于搬送组件60。在一种更加具体的实施例中，第二顶升机构包括第二顶升件311与第二驱动件312，第二顶升件311成对设置于主支架11上，位于料盘13的两侧，从而可以从料盘13的两侧托起料盘13而不会阻挡搬送组件60的运动；第二驱动件312 设置于第二顶升件311之间，位于搬送组件60的下方，用于驱动第二顶升件311 上升或者回缩。辽宁led芯片打点机生产厂家
